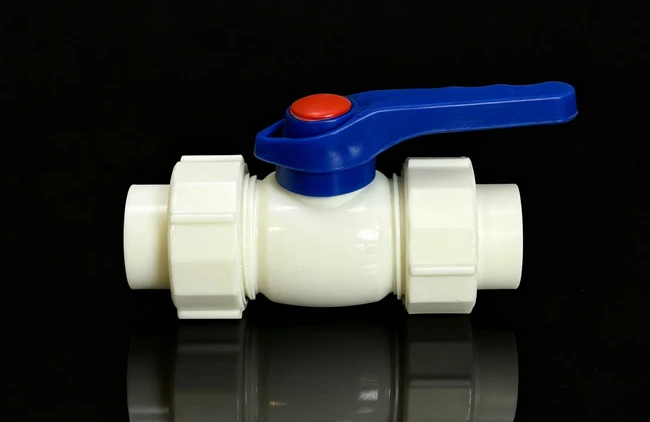

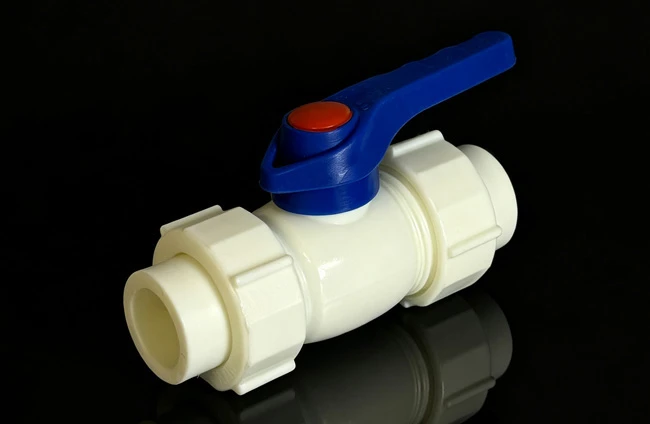

Amb el seu avantatge de reemplaçament sense -tuba-tall, la vàlvula de bola de doble unió PPR s'ha convertit en un component d'activació-estàndard en sistemes d'aigua residencials i d'enginyeria. No obstant això, la instal·lació no-estàndard i les proves de pressió inadequades sovint provoquen fuites de juntes, danys al nucli de la vàlvula i fallades de l'interruptor, escurçant la vida útil de la vàlvula. Només seguint els procediments estàndard i els requisits d'acceptació es pot aconseguir plenament la comoditat i la fiabilitat de segellat de l'estructura de doble unió.
I.-Preparació i inspecció prèvia a la instal·lació
1. Especificació i Inspecció Visual
Comproveu que el diàmetre nominal i la pressió nominal coincideixen amb la canonada; Comproveu que el cos de la vàlvula i les femelles d'unió estiguin lliures d'esquerdes i deformacions, que el mànec funcioni sense enganxar-se i que els components de segellat estiguin totalment asseguts i enrasats a les seves ranures.
2. Preparació de canonades i eines
Netegeu la sorra, la sorra i els residus dins de la canonada per evitar que les impureses entrin al cos de la vàlvula i marquen la cara de segellat del nucli de la vàlvula. Prepareu una eina de fusió, un tallador de canonades i una clau ajustable de les especificacions corresponents i calibreu l'eina de fusió al rang estàndard de 260 graus ± 10 graus.
3. Confirmació de la posició d'instal·lació
Doneu prioritat a una ubicació de fàcil accés i convenient per al manteniment posterior, amb la nansa instal·lada horitzontalment per defecte. Eviteu les zones propenses a l'aigua estancada, la llum solar directa i els impactes forts, i deixeu un espai suficient per al muntatge i desmuntatge de la femella.
II. Procediment d'instal·lació estàndard
1. Pre-connexió de presa de fusió
Feu lliscar les femelles d'unió i la presa PPR a la canonada en seqüència, completeu la fusió entre la presa i la canonada segons el procediment estàndard, assegureu-vos que la profunditat d'inserció no sigui inferior a la profunditat mínima de la presa especificada per al diàmetre corresponent de la canonada i deixeu que es refredi sense molèsties fins que estigui completament fixada. No gireu la canonada a la força durant el refredament.
2. Conjunt del cos de la vàlvula
Netegeu les cares de segellat als dos extrems del cos de la vàlvula i confirmeu que els anells de segellat estiguin asseguts sense desplaçament. Alineeu el cos de la vàlvula amb els endolls dels dos costats i premeu les femelles d'unió als dos extrems de manera uniforme i alternativa per evitar una tensió desigual que podria trencar el cos.
3. Canvia la funció de pre-prova
Feu servir el mànec de 3 a 5 vegades després del muntatge, passant el nucli de la vàlvula entre les posicions totalment oberta i totalment tancada sense provar l'estat mig-obert, per confirmar un funcionament suau i una parada clara de 90 graus sense enganxar ni soltar-se. Després de la prova, deixeu el nucli de la vàlvula en la posició totalment oberta abans de procedir a la prova de pressió del sistema.
III. Prova de pressió d'aigua i especificació d'acceptació
1. Prova de pressió de la vàlvula individual
La vàlvula individual ja ha superat la prova de resistència de la carcassa a la fàbrica d'acord amb GB/T 13927, amb el nucli de la vàlvula en una posició parcialment oberta i la pressió de prova establerta a 1,1 vegades la pressió nominal.
2. Estàndard de prova de pressió de canonades del sistema
Per a les canonades d'aigua freda, la pressió de prova és 1,5 vegades la pressió de treball i no menys de 0,6 MPa; per a les canonades d'aigua calenta, és 1,5 vegades la pressió de treball i no menys d'1,0 MPa. La pressió de prova no ha de superar 1,5 vegades la pressió nominal de la vàlvula, i la pressurització forçada amb la vàlvula tancada està estrictament prohibida.
3. Requisit de posició del nucli de la vàlvula
Durant les proves de pressió del sistema, el nucli de la vàlvula de la vàlvula de bola de doble unió PPR s'ha de col·locar en la posició totalment oberta per garantir un flux continu d'aigua a través de la canonada i evitar l'acumulació de pressió localitzada que podria danyar els components de segellat.
4. Criteris d'estabilització i acceptació de la pressió
Després d'augmentar la pressió al nivell especificat, estabilitzar-la durant 30 minuts amb una caiguda de pressió no superior a 0,05 MPa. Al mateix temps, comproveu que les juntes d'unió, la zona de la tija de la vàlvula i la superfície del cos de la vàlvula no presenten fuites ni deformacions. La superació dels dos criteris constitueix una prova qualificada.
5. Tractament posterior a la-prova
Després d'una prova qualificada, allibereu lentament qualsevol pressió residual de la canonada i renteu-la amb aigua; rentar un cop més després de la prova per confirmar que no queden restes. Per al treball ocult, conservi els registres de la prova de pressió i la documentació fotogràfica i només procediu a la construcció posterior, com ara el segellat de ranures o la instal·lació del sostre, després de confirmar que tot està en ordre.
IV. Problemes comuns d'instal·lació i prevenció
1. Fuga Conjunta Sindical
Generalment es produeix per una força d'estrenyiment desigual a les femelles o el desplaçament dels components de segellat. Prevenció: premeu les femelles de manera uniforme i alternativa, comproveu que els anells de tancament estiguin a ras dels seus seients abans de la instal·lació i no utilitzeu components de segellat deformats o envellits.
2. Fusió incompleta de l'articulació del sòcol
Generalment es produeix per un temps d'escalfament insuficient o temperatures massa baixes. Prevenció: controlar estrictament la temperatura i la durada de la fusió; quan treballeu per sota dels 5 graus, ajusteu-lo segons la targeta de procés del fabricant del material i augmenteu la configuració de l'eina de fusió quan sigui necessari.
3. Cracking del cos de la vàlvula
Normalment es produeix per una força excessiva d'-un costat o per la correcció forçada de l'angle de la canonada. Prevenció: mai utilitzeu una barra de trampes per estrènyer massa les femelles; si la canonada està desalineada, ajusteu primer la posició de la canonada i no obligueu el cos de la vàlvula a alinear-se.
4. Obstrucció del nucli de la vàlvula per deixalles
Generalment es produeix per la fallada de netejar la canonada o rentar-la després de la prova. Prevenció: rentar l'interior de la canonada amb aigua abans de la instal·lació i, després de la prova de pressió, obriu la vàlvula completament per rentar la canonada una vegada més abans de posar-la en servei oficialment.
